Caldera de vapor tipo jet de alta tensión
– Serie CEJS
El modelo CEJS de caldera de vapor de electrodos de alta tensión es el líder probado con más horas de experiencia operativa en una amplia gama de aplicaciones que cualquier competidor. Los electrodos CEJS están montados verticalmente alrededor del interior del recipiente a presión, lo que permite al CEJS producir cantidades máximas de vapor en un espacio mínimo.
Calderas de vapor tipo jet potentes y eficientes para grandes aplicaciones industriales
Cuando su operación exige vapor de proceso fiable y de alta capacidad, las calderas de vapor tipo jet de alta tensión CEJS de AEP Thermal ofrecen un rendimiento líder en la industria con una eficiencia excepcional y tiempos de respuesta rápidos. Operando directamente desde sistemas de distribución eléctrica de media y alta tensión, las calderas CEJS proporcionan una alternativa limpia y fiable a las calderas de vapor convencionales de combustible fósil. Están diseñadas para operar con tensiones de distribución de 4,16 kV a 25 kV, alcanzan hasta un 99,9 % de eficiencia y están disponibles en capacidades de hasta 270.000 lb/h de vapor.
Ya sea que esté reemplazando equipos de calderas antiguos, expandiendo la capacidad de producción o haciendo la transición a operaciones electrificadas más limpias, los ingenieros de AEP Thermal diseñan soluciones de vapor a medida para maximizar el tiempo de actividad y el rendimiento a largo plazo.
¿Qué es una caldera de vapor tipo jet?
Una caldera de vapor tipo jet es una caldera eléctrica industrial avanzada que genera vapor dirigiendo chorros de agua controlados con precisión entre electrodos energizados. A medida que la corriente eléctrica pasa a través del agua conductora, se produce calor al instante, convirtiendo el agua en vapor sin quemadores, elementos calefactores ni combustión.
A diferencia de las calderas de vapor tradicionales, las calderas de vapor tipo jet convierten la energía eléctrica directamente en vapor utilizable con una eficiencia excepcional, a la vez que proporcionan una respuesta rápida a las cambiantes demandas de producción.
Cómo funciona
- La electricidad de alto voltaje energiza los electrodos sumergidos.
- El agua conductora completa el circuito eléctrico.
- La resistencia del agua crea calor directamente dentro del recipiente a presión.
- La producción de vapor aumenta o disminuye automáticamente para adaptarse a la demanda de la planta.
Ventajas principales
- Hasta un 99,9 % de eficiencia eléctrica
- Conexión directa de 4,16 kV a 25 kV
- Arranque y parada rápidos
- Sin quemadores ni sistemas de combustible
- Tecnología de boquillas de chorro de agua de precisión
- Cero emisiones de combustión in situ
- Huella compacta
- Fiabilidad operativa excepcional
Ventajas del diseño de caldera de vapor tipo jet con electrodos
A medida que los fabricantes siguen invirtiendo en electrificación y sostenibilidad, las calderas de vapor eléctricas industriales se han convertido en una alternativa cada vez más atractiva a los sistemas convencionales de combustibles fósiles.
Las calderas de vapor tipo jet eliminan muchos de los desafíos de mantenimiento asociados con los equipos de combustión, al tiempo que ofrecen una generación de vapor rápida y fiable exactamente cuando se necesita.
Principales ventajas de diseño:
- Conversión de energía eléctrica a vapor cercana al 100 % en el punto de uso
- Elimina la manipulación y el almacenamiento de combustible
- Sin emisiones de combustión
- Permisos simplificados en muchas jurisdicciones
- Menores costes de mantenimiento
- Respuesta más rápida a la producción
- Producción de vapor precisa para un funcionamiento estable
- Entorno operativo más limpio y silencioso
- Apoya las iniciativas corporativas de ESG y descarbonización

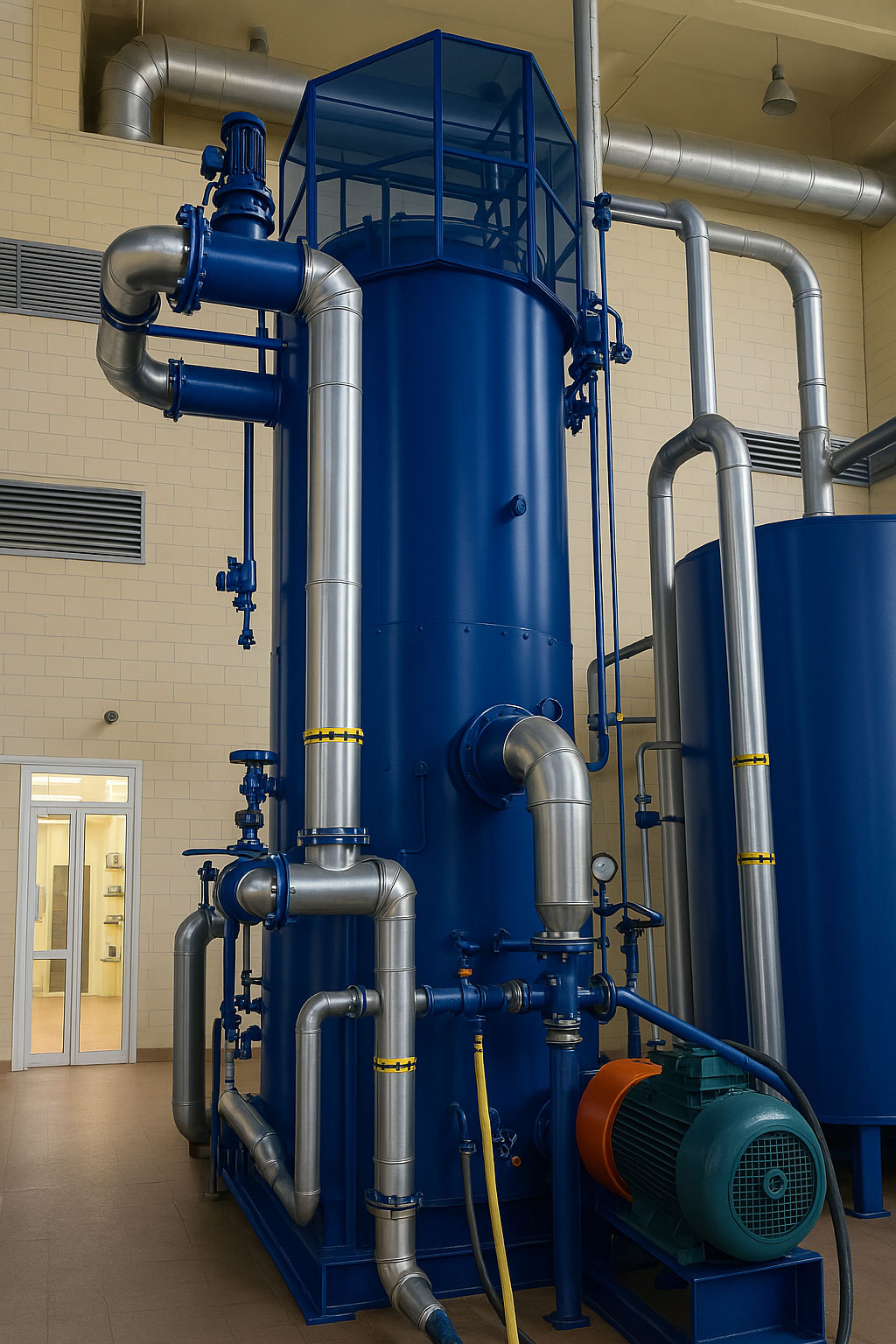

Ingeniería de diseño avanzado de calderas de tipo chorro
La caldera de vapor tipo jet ACME CEJS incorpora décadas de ingeniería probada e innovación continua para ofrecer un rendimiento superior en condiciones de funcionamiento industrial exigentes.
Diseñada para el rendimiento
- Modulación continua de 0–100 %
- El modo de espera en caliente alcanza la capacidad total en aproximadamente un minuto
- Tecnología de boquillas de chorro de agua de precisión para un funcionamiento estable
- Respuesta más rápida a la producción
- Presión de vapor constante durante cambios rápidos
- El funcionamiento con alta conductividad minimiza la purga
- Conversión de energía eléctrica a vapor cercana al 100 % en el punto de uso
- Permisos simplificados en muchas jurisdicciones
- Presiones de funcionamiento de 75–450 PSIG
- Capacidades de hasta 78.000 lb/h
- Entorno operativo más limpio y silencioso
Cada componente está diseñado para maximizar el tiempo de actividad y minimizar el mantenimiento.
Características y equipamiento estándar
Cada caldera de vapor tipo jet se entrega como un paquete de ingeniería completo.
Mecánico:
- Recipiente a presión ASME
- Conjunto de electrodos de alta tensión
- Recipiente aislado de servicio pesado
- Bastidor estructural industrial
Eléctrico:
- Compatibilidad con media y alta tensión
- Recinto de seguridad de alta tensión
- Aisladores industriales
- Protección eléctrica integrada
Controles:
- Control automático de presión
- Modulación inteligente de capacidad
- Monitorización de la conductividad
- Monitorización de temperatura
- Monitorización del nivel de agua
- Protección por bajo nivel de agua
- Sistemas de parada de seguridad
Ventajas de las calderas de vapor tipo jet
Máxima eficiencia
- Convierta prácticamente toda la energía eléctrica directamente en vapor con eficiencias que se acercan al 99,9 %.
Respuesta rápida
- Satisfaga las cambiantes demandas de producción con una generación de vapor casi instantánea y una respuesta de carga rápida.
Menores costes operativos
Reduzca el mantenimiento eliminando:
- Quemadores
- Bombas de combustible
- Trenes de gas
- Sistemas de chimenea
- Ajuste de la combustión
- Equipos de emisiones
Mayor fiabilidad
- Menos piezas móviles significan menos problemas de mantenimiento y mayor tiempo de actividad del sistema.
Generación de vapor sostenible
- Electrifique sus instalaciones a la vez que reduce las emisiones de gases de efecto invernadero y apoya los objetivos de sostenibilidad a largo plazo.
Caldera de vapor tipo jet vs calderas de vapor convencionales
| Feature | Jet Type Steam Boiler | Conventional Gas Boiler |
|---|---|---|
| Energy Source | Electricity | Natural Gas / Oil |
| On-site Emissions | None | Yes |
| Burners Required | No | Yes |
| Stack Required | No | Yes |
| Startup Time | Minutes | Longer |
| Maintenance | Low | Higher |
| Efficiency | Up to 99.9% | Lower overall system efficiency |
| Capacity Modulation | 0–100% | Varies |
Sectores a los que servimos
AEP Thermal ofrece soluciones de vapor de ingeniería para prácticamente cualquier proceso industrial que requiera una generación de vapor fiable.
Sectores incluidos
- Procesamiento de alimentos
- Producción de bebidas
- Cervecerías
- Procesamiento de lácteos
- Fabricación farmacéutica
- Biotecnología
- Procesamiento químico
- Instalaciones petroquímicas
- Fabricación de automóviles
- Minería
- Pasta y papel
- Fabricación textil
- Lavanderías comerciales
- Hospitales
- Universidades
- Sistemas de energía de distrito
- Fabricación aeroespacial
- Materiales de construcción
- Generación de energía
Aplicaciones comunes de las calderas de vapor
Las calderas de vapor tipo jet proporcionan vapor fiable para innumerables procesos industriales, entre los que se incluyen:
- Vapor de proceso
- Esterilización
- Sistemas de limpieza in situ (CIP)
- Acompañamiento de vapor
- Intercambiadores de calor
- Humidificación
- Calefacción de distrito
- Cocción de alimentos
- Procesamiento químico
- Operaciones de secado
- Procesos de fabricación
- Servicios auxiliares de planta
¿Es una caldera de vapor tipo jet adecuada para sus instalaciones?
Las calderas de vapor tipo jet de AEP Thermal son una excelente solución si su instalación:
- Disponen de servicio eléctrico de media o alta tensión
- Están sustituyendo calderas de gas o de gasóleo antiguas
- Requieren una respuesta rápida de vapor
- Operan de forma continua
- Desean costes de mantenimiento más bajos
- Están llevando a cabo iniciativas de electrificación o reducción de carbono
- Requieren vapor de proceso fiable y de alta capacidad
Si esto describe su operación, nuestro equipo de ingeniería puede ayudarle a determinar la mejor solución para sus instalaciones.
Calidad del agua y optimización del sistema
Mantener una química del agua adecuada es esencial para maximizar el rendimiento de la caldera y la vida útil del equipo.
Nuestro equipo de ingeniería trabaja con los clientes para optimizar:
- La conductividad
- El pH
- Las tasas de purga
- Tratamiento del agua
- La prevención de incrustaciones
- La eficiencia a largo plazo
Una gestión adecuada del agua mejora la fiabilidad, reduce el mantenimiento y maximiza la vida útil.
Sistemas de calderas completos, llave en mano
Desde la ingeniería y la selección de equipos hasta la puesta en marcha, AEP Thermal ofrece soluciones completas de generación de vapor.
Nuestros sistemas llave en mano incluyen:
- Equipos de caldera
- Controles
- Sistemas eléctricos
- Sistemas de seguridad
- Soporte de ingeniería
- Asistencia de arranque
- Puesta en marcha
- Documentación técnica
- Soporte de servicio continuo
Por qué los ingenieros eligen AEP Thermal
Los proyectos de calderas industriales requieren más que equipos de calidad —requieren un soporte de ingeniería experimentado y un socio de confianza.
AEP Thermal trabaja con propietarios de instalaciones, ingenieros consultores, contratistas EPC y fabricantes industriales para diseñar sistemas de generación de vapor que maximicen la eficiencia, la fiabilidad y el rendimiento a largo plazo.
Nuestro equipo proporciona soporte desde el concepto hasta la puesta en marcha, ayudando a los clientes a realizar una transición con confianza hacia tecnologías de generación de vapor más limpias y eficientes.
Por qué los clientes nos eligen
- Décadas de experiencia en calderas eléctricas industriales
- Especialistas en vapor de alta tensión
- Soluciones diseñadas a medida
- Instalaciones industriales probadas
- Entrega de proyectos llave en mano
- Soporte técnico durante todo el ciclo de vida del equipo
Preguntas frecuentes
¿Cómo logra la caldera de vapor de electrodos tipo jet CEJS una eficiencia de hasta el 99,9 % en comparación con las calderas de vapor pirotubulares convencionales?
La serie CEJS hace pasar la corriente eléctrica directamente a través del agua de alimentación mediante electrodos montados verticalmente, convirtiendo la energía en vapor mediante calentamiento resistivo con pérdidas térmicas prácticamente nulas. A diferencia de las calderas pirotubulares, donde los gases de combustión se llevan entre el 10 y el 20 % de la energía de combustión, la CEJS no tiene chimenea, ni escape, ni proceso de combustión, lo que hace que una conversión de energía casi total sea físicamente alcanzable. Para los usuarios de vapor de gran volumen, esta ventaja de eficiencia se multiplica significativamente a lo largo de un año completo de funcionamiento.
¿Qué presiones de vapor y capacidades de producción maneja la CEJS?
La serie CEJS funciona en un rango de presión de 5,2 a 34,5 bar (75–500 psig) y puede generar hasta 122.470 kg/h (270.000 lbs/h) de vapor, cubriendo todo el espectro, desde pequeñas cargas de vapor de proceso hasta aplicaciones industriales y de energía de distrito a gran escala. Todas las unidades se fabrican según las normas ASME Sección VIII División 1 y están disponibles en configuraciones adaptadas al voltaje, la conexión a la red y el perfil de demanda de vapor de su emplazamiento.
¿Por qué la CEJS es especialmente adecuada para instalaciones sanitarias y farmacéuticas con requisitos estrictos de vapor de proceso?
El vapor de proceso estéril en entornos sanitarios y farmacéuticos exige una calidad constante, cero subproductos de combustión y un tiempo de actividad fiable. La CEJS produce vapor eléctrico limpio sin riesgo de contaminación por combustión, funciona de forma silenciosa y elimina la necesidad de conductos de humos o infraestructura de suministro de gas, lo que simplifica el cumplimiento de las normas de la Joint Commission y los requisitos GMP. La ausencia de combustión también elimina el CO2 y el NOx de los espacios ocupados, un factor de seguridad crítico en entornos clínicos.
¿Elimina el diseño CEJS de AEP Thermal el riesgo de que se quemen los electrodos, algo habitual en las calderas de vapor eléctricas más antiguas?
Sí. La configuración tipo jet de la CEJS enfría continuamente los electrodos mediante el flujo de agua circulante, evitando el sobrecalentamiento localizado que provoca la degradación de los electrodos en los diseños de tipo varilla. Se trata de una mejora de ingeniería deliberada con respecto a los diseños de calderas de electrodos heredados. El resultado es una vida útil de los electrodos significativamente mayor, una menor frecuencia de limpieza y menos tiempos de inactividad no planificados: una ventaja operativa significativa en entornos industriales que funcionan las 24 horas del día, los 7 días de la semana.
